一、功能概述

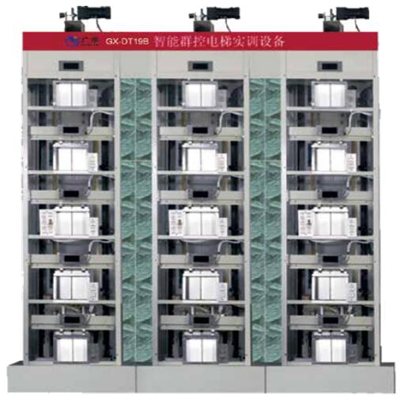

? ? ? 設備采用交流變頻調速器與PLC通過開關量或數字量兩種模式進行控制，并且設置常見的幾十項電路故障供學生實操。整套設備采用三臺五層群控電梯，每部電梯都由一臺PLC控制，PLC之間通過RS-485串行通訊卡交換數據，電梯外呼統一管理，接近現實中的樓宇電梯控制。通過它，學生不但可以提高故障的檢測和排除能力，還可以了解多臺PLC聯機編程原理從而提高編程技能。整套系統的通訊接口采用開放式結構，且可以聯入教學網絡中，可以成為樓宇智能化控制系統的一部分。該套系統配備智能考核軟件系統，可以在電腦上進行智能考核。適用于大中專院校、技校、職業學?；螂娞輰I(yè)使用。

二、技術參數

1）輸入電源：AC380V±10%(三相五線) ?50Hz；

2）額定功率：≤2KW；

3）環境溫度：-10℃～40℃；

4）相對濕度：≤85%；

5）外形尺寸：2565×855×3000mm；

6）控制柜：800×520×1900mm；

7）變頻器：FR-E540-0.4K-CH(或同等功能主流品牌變頻器)；

8）ＰＬＣ：三菱FX3U-64MR(或同等功能主流品牌PLC)；

9）控制方式：開關量/數字量雙控及VVVF技術；

10）層 ?數：五層五站×三臺；

11）曳引機功率：90W/380V、設備重量：1000Kg。
