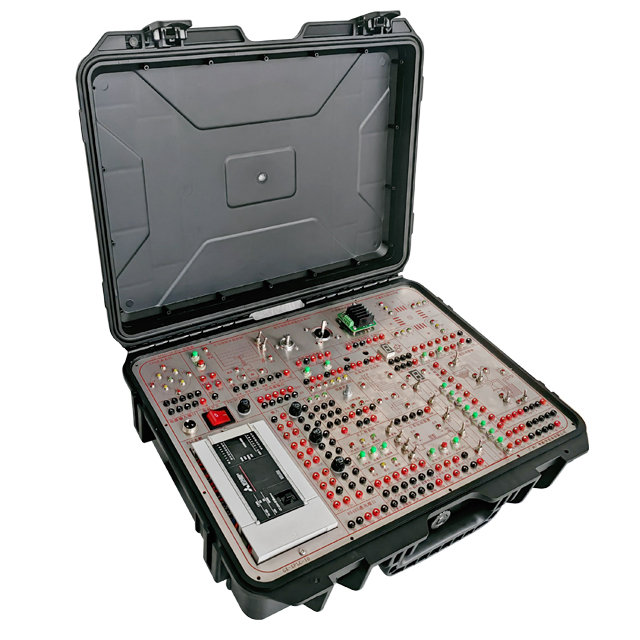

一、產品概述

1. 用途：支撐《電氣控制與可編程控制器》《可編程控制器課程設計》等課程教學。

2. 技術參數： PLC 參數：

2.1 控制規模： 32~256 點(CPU 單元： 32/64/80 點) CC- Link，AnyWireASLINK 和 Bitty 包括遠程 I/O 最大 512 點。

2.2 集成了數字量輸入/輸出通道、模擬量輸入/輸出通道、RS485、以太網接口等，并配備擴展的模擬量模塊。

2.3 內置 SD 卡插槽：最大達到 4G 字節(SD/ SDHC 存儲卡)

2.4 內置定位：獨立的 4 軸 200kHz 的脈沖輸出

2.5 內置速計數器：最大 8ch 200kHz 高速脈沖輸入

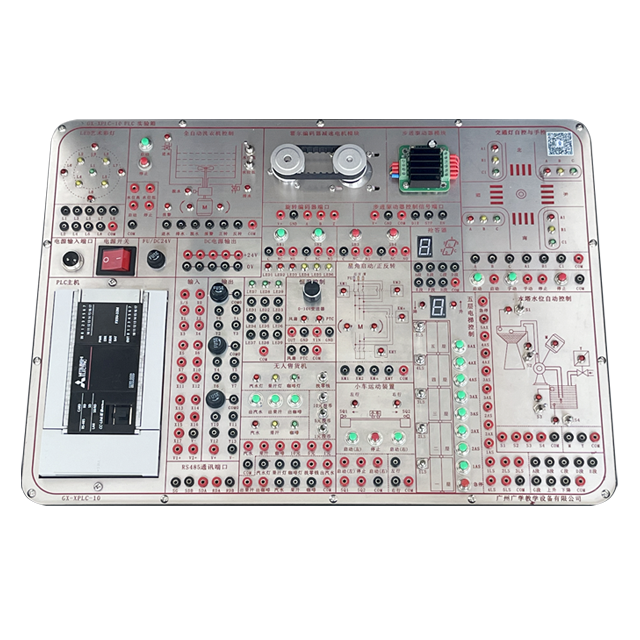

2.6實訓模塊（含完整的實驗指導書）：可編程控制器基本指令編程練習模塊；交通信號燈 PLC 自動控制實驗?zāi)K；全自動洗衣機PLC 自動控制實驗?zāi)K；LED PLC 自動控制實驗?zāi)K； 藝術彩燈造形的 PLC 自動控制實驗?zāi)K；電機自動控制演示板； 星角啟動的 PLC 自動控制實驗?zāi)K；無人售貨的 PLC 自動控制實驗?zāi)K；水塔自動供水實驗?zāi)K；自動送料裝車實驗?zāi)K； 搶答器控制實驗?zāi)K；變頻調速控制實驗；直流伺服電機的 PLC 控制；模擬量的輸入輸出應用；高速計數器的使用；恒溫控制裝置的 PLC 控制；五層電梯 PLC 自動控制實驗?zāi)K等。

二、技術參數

1)工作電源：?jiǎn)蜗嗳€220V±5％? ?50Hz；

2)安全保護：熔斷器保護；

3)外形尺寸：475×370×95mm；

4)額定功率：<0.5KW；

5)環境溫度：－10℃～40?℃；

6)相對濕度：<85%；

7)設備重量：20Kg。
