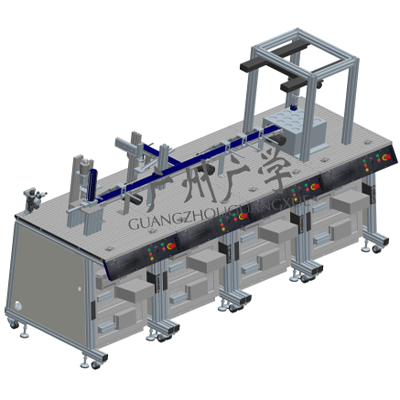

GX-ZDH13G機電一體化綜合實訓設備

GX-ZDH13G機電一體化綜合實訓設備（世界技能大賽訓練平臺MPS）為模塊化開放式設計結構，不僅可作為獨立的系統單獨使用，也可以作為子系統與其它類似設備組合，構成自動化生產線系統，具有功能的任意組合性，可擴展性等優點；實訓設備的PLC控制板為可拆卸式，實訓臺既可作機電一體化訓練的組合，又可隨時加入新的未知功能模塊的組合。實訓設備專業規范評價內容與世界技能大賽設備功能對接。各種氣動元件、電氣元件以及機械運動執行機構的工作過程及運行狀態具有直觀性。

詳情

一、產品概述

? ? ? ?GX-ZDH13G機電一體化綜合實訓設備（世界技能大賽訓練平臺MPS）為模塊化開放式設計結構，不僅可作為獨立的系統單獨使用，也可以作為子系統與其它類似設備組合，構成自動化生產線系統，具有功能的任意組合性，可擴展性等優點；實訓設備的PLC控制板為可拆卸式，實訓臺既可作機電一體化訓練的組合，又可隨時加入新的未知功能模塊的組合。實訓設備專業規范評價內容與世界技能大賽設備功能對接。各種氣動元件、電氣元件以及機械運動執行機構的工作過程及運行狀態具有直觀性。

二、技術參數

1)單站外形尺寸：L600mm×W1200mm×H1500mm；

2)工作電源：?jiǎn)蜗嗳€380V±5%　50HZ；

3)環境溫度：-10～50℃；

4)相對溫度：≤85%；

5)安全保護：漏電保護，過流保護，短路保護；

6)整機重量：70kg；

7)PLC：Q20UDEHCPU1套，F(xiàn)X3u；

8)定位模塊：QD77MS02；

9)電源：Q6BAT；

10)RS232編程電纜：QC30R2；

11)基板：配套；
