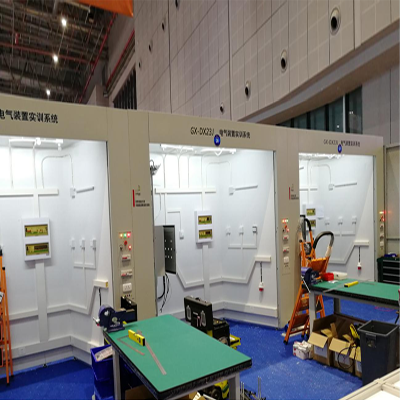

一、設備簡介

? ? GX-DX23J電氣裝置設備是第45屆世界技能大賽中國選拔賽的指定設備，符合相關的世界技能大賽的技術要求和標準；針對大賽的競賽標準和工藝，培養學生各種不同的創新設計能力、實踐操作能力和工程實踐能力；作為世界大賽中國選拔賽的指定設備，在中國受到極大的關注，設備另配有與世界技能大賽的配套資源包。

? ?電氣裝置項目參考世界技能大賽的競賽方式和比賽思路，結合技工學校的實訓教學特點所設計，與世界大賽電氣裝置項目的信息同步，資源完全共享。設備搭建后完全符合世界大賽現場的環境，讓學生身臨其境感受世界大賽的魅力。

? ?設備相關的配套資料，包含有設備配套世界大賽和國賽的試題與評分標準等資料，還包含有與世界大賽接軌的實訓模擬題和評分標準，安全與健康規范等資料。

二、技術參數

1）外形尺寸：呈梯形結構，外層由網孔板搭建，內層由五塊模擬墻面組合而成

1.1 左手面板（A）/1200 x 2400 x1.6 mm ?

1.2 右手面板（B）/1200 x 2400 x1.6 mm

1.3 正面面板尺寸

? 面板（一）/1545*1425mm ?1塊

? 面板（二）/1545*952mm ?1塊

1.4左面板與主面板夾角為109°

2）操作臺

操作臺：1500(L)X750(W)X800(H)

為作業人員提供操作平臺，避免各種因素的干擾，方便操作，保障作業人員的安全，保障任務的完成起到關鍵性的作用。

3）供電電源：使用新興技術進行電氣設備安裝，每個工位配備設備有電源插座（AC380V三相五線）1個、計算機電源插座（AC220V單相）1個、選手施工電源插座（AC220V單相）1個，工位內配備照明日光燈，插排1個。

3.1輸入電壓：三相五線制380V±10%　50HZ

3.2工作環境：環境溫度范圍為-5～40℃

3.3裝置容量：交流＜4KVA

3.4安全保護：漏電保護（動作電流≤30mA），過電流保護，過載保護,急停保護，欠壓保護

3.5相對濕度：＜85％
