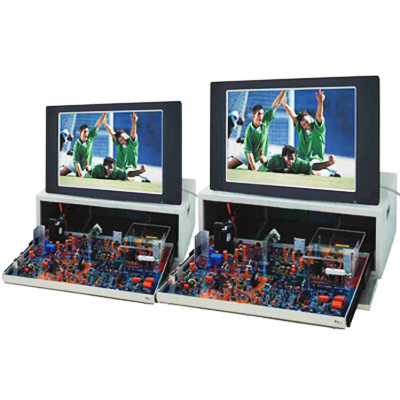

? ? ? 液晶電視實訓裝置適合高等、中等職業技術院校加工制造類的電子電器應用與維修專業，信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、 液晶彩色電視機維修實訓》課程的教學與實訓。32寸液晶電視實訓裝置也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。
一、功能
本實訓裝置液晶彩電電路板具有線路簡潔、功能強大、性能優良等特點。具有如下特點：
1)采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點，布局合理，插接方便；
2)具有漏電、短路、過載保護裝置，彩電電源采用冷底板并備隔離變壓器雙重保護，內置式行輸出變壓器避免高壓觸電危險，在單元板上配有行電壓、行電流輸出表頭顯示；
3)用儀表調整，清晰度、靈敏度、穩定度高于常規家電實驗臺；
4)調諧部分增加了手動調節功能，故實驗十分方便。
5)為滿足各學校需求，在彩電實訓電路板增設了智能考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式彩電實訓單元，學生使用計算機或者單片機答題器進行答題。
二、技術參數
（一） 液晶電視技術參數
1)顯示器尺寸：32；
2)對比度：600：l；
3)分辨率：1366×768；
4)反應時間：<16ms；
5)屏幕亮度：1000cd／m2；
6)視角： >160度；
7)畫面縱橫比：16：9；
8)制式：NTSC／PAL／SECAM；
9)輸入：YpbPr；YcbCr；
10)音頻：SRSWOW三維空間環繞音效；
11)工作電源：AVll0—240V 50／60Hz；
12)色彩數：1677萬；
13)像素：1677萬。
（二）實訓臺電源配置
1)固定交流電源：額定電壓220V；額定電流6A；
2)可調交流電源： 電壓范圍0～250V，額定電流為1A；
3)直流電源輸出：0～30V，0～2A(連續可調)；
4)交流電源：二插式隔離電源插座一組，二插式常規電源插座一組；
5)I／O通訊板：設置故障點；
6)設置故障點：設置設備故障；
7)絕緣電阻：≥10MΩ；
8)抗電強度：1500V／60s；
9)漏電保護動作電流：≤30mA、≤0．1 s。
（三）實訓桌整體參數：
1)輸入電源：AC 220V±10％ 50Hz；
2)外形尺寸：長X寬X高=1500×700×780；
3)實訓臺材料：主體板材為三聚氰胺板；
4)工作溫度：0～35℃；
5)工作濕度：20％～80％；
6)安全保護：
①漏電保護動作電流：≤30mA、 ≤0．1S；
②具有過壓、過流、過載、漏電保護措施，符合國家相關標準；
7)環保要求：材料選用符合國家相關環保標準。
