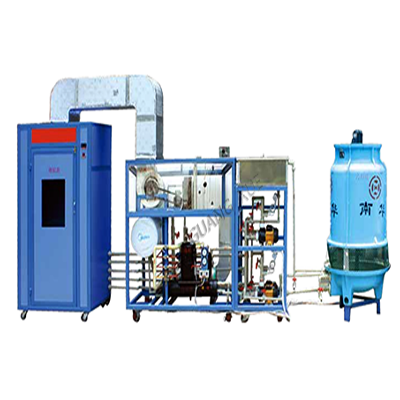

GX-ZLZR18A 智能型中央空調實訓設備

GX-ZLZR18A 智能型中央空調實訓設備是在GX-ZLZR18的基礎上增加了自動化控制系統中的數據采集與監控技術等制冷領域中的新技術的應用。該設備的采用PLC以及數據采集模塊作為控制器件，面板上安裝有檢測系統各工作狀態的智能型數顯儀表，能實時地監控系統的工作狀態，同時，該設備還具有實時監控功能，能通過計算機實時地反映系統的工作狀況，如儀器儀表的顯示、水循環系統的工作過程，送回風系統的工作狀態等。該設備是將中央空調微型化，同時，保證整個中央空調系統的完整性和合理性，整套實驗設備可演示夏季制冷循環、冬季制熱循環。系統中裝有各種參數顯示儀表，可顯示各機組的工作狀態及蒸發器、冷凝器、冷卻塔、模擬鍋爐等的進出水溫度，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。該實驗臺還人為增加了一些輔助設備，使設備能產生18種在實際運行中可能發生的故障，便于學生了解故障現象和排除故障。

詳情

一、產品概述

? ? ? GX-ZLZR18A 智能型中央空調實訓設備是在GX-ZLZR18的基礎上增加了自動化控制系統中的數據采集與監控技術等制冷領域中的新技術的應用。該設備的采用PLC以及數據采集模塊作為控制器件，面板上安裝有檢測系統各工作狀態的智能型數顯儀表，能實時地監控系統的工作狀態，同時，該設備還具有實時監控功能，能通過計算機實時地反映系統的工作狀況，如儀器儀表的顯示、水循環系統的工作過程，送回風系統的工作狀態等。該設備是將中央空調微型化，同時，保證整個中央空調系統的完整性和合理性，整套實驗設備可演示夏季制冷循環、冬季制熱循環。系統中裝有各種參數顯示儀表，可顯示各機組的工作狀態及蒸發器、冷凝器、冷卻塔、模擬鍋爐等的進出水溫度，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。該實驗臺還人為增加了一些輔助設備，使設備能產生18種在實際運行中可能發生的故障，便于學生了解故障現象和排除故障。

二、技術參數

1)輸入電源：AC380V±5%(三相五線) ?50Hz；

2)安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護；

3)額定功率：3KW；

4)制冷劑：F-22；

5)P ?L ?C：FX2N-48MR；

6)擴展模塊：FX2N-8AD；

7)變頻器：FR-E540-0.75K；

8)觸摸屏：GT1155-QSBD-C；

9)傳感器：PT-100；

10)環境溫度：-10℃～40℃；

11)相對濕度：≤85%；
