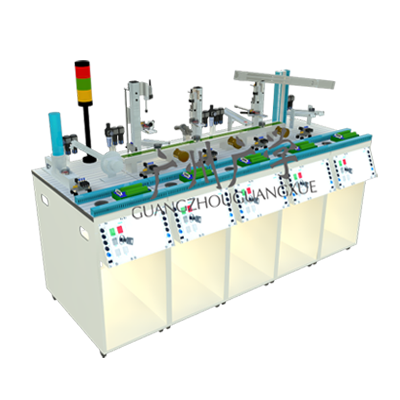

一、產品概述
? ? ? GX-ZDH13G機電一體化綜合實訓系統（世界技能大賽訓練平臺MPS）實訓設備為模塊化開放式設計結構，不僅可作為獨立的系統單獨使用，也可以作為子系統與其它類似設備組合，構成自動化生產線系統，具有功能的任意組合性，可擴展性等優點；實訓設備的PLC控制板為可拆卸式，實訓臺既可作機電一體化訓練的組合，又可隨時加入新的未知功能模塊的組合。實訓設備專業規范評價內容與世界技能大賽設備功能對接。各種氣動元件、電氣元件以及機械運動執行機構的工作過程及運行狀態具有直觀性。
二、技術參數
?1)外形尺寸：L2500mm×W800mm×H1500mm；
?2)工作電源：AC 220V±10% 50HZ；
?3)環境溫度：-10～50℃；
?4)相對溫度：≤85%；
?5)安全保護：漏電保護，過流保護，短路保護；
?6)整機重量：70kg。

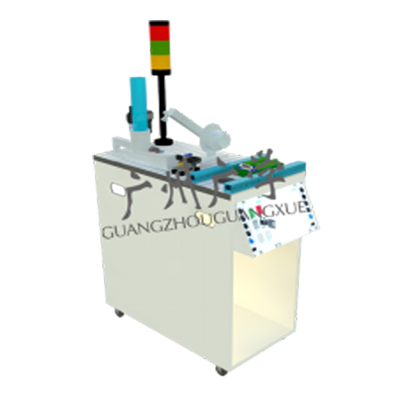

GX-ZDH13G-Ⅰ供料單元工作站
1、功能描述
? 供料工作單元的主要作用應是提供加工工件。在管狀料倉中存放8個工件。供料過程中，雙作用氣缸應逐一從料倉中推出工件，由轉換模塊上帶有真空吸盤的夾鉗應將工件吸起，轉換模塊的轉臂在旋轉缸的驅動下將工件轉換至下一個工作站。
2、技術參數
(1)輸入電源:單相AC220V±10%；
(2)整體功率：≤1.5kVA；
(3)工作壓力：600 KPa (6 bar)；
(4)工作電源：穩壓電源DC 24 V；
(5)PLC：7個數字量輸入、5個數字量輸出；(16+16)
(6)鋁合金板材厚度：32mm
(7)工作環境：溫度-5oC～+40oC；濕度85%（25oC）；海拔＜4000m
(8)整機重量：≤50Kg。

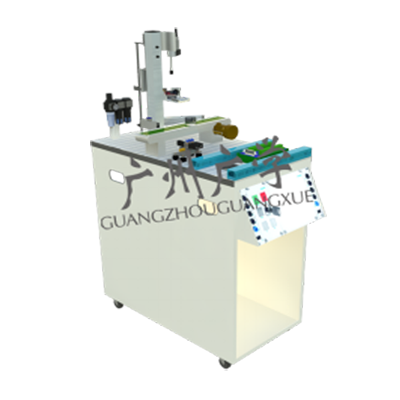

GX-ZDH13G-Ⅱ檢測單元工作站
1、功能描述
? 檢測單元的主要任務是對上一單元提供的工件進行材料檢測、高度檢測及開口朝向的檢測,向系統控制中心提供檢測數據。
2、技術參數
(1)輸入電源:單相AC220V±10%；
(2)整體功率：≤1.5kVA；
(3)工作壓力：600 KPa (6 bar)；
(4)工作電源：穩壓電源DC 24 V；
(5)PLC：8個數字量輸入、5個數字量輸出；（16+16+AI1）
(6)鋁合金板材厚度：32mm
(7)工作環境：溫度-5oC～+40oC；濕度85%（25oC）；海拔＜4000m
(8)整機重量：≤50Kg。

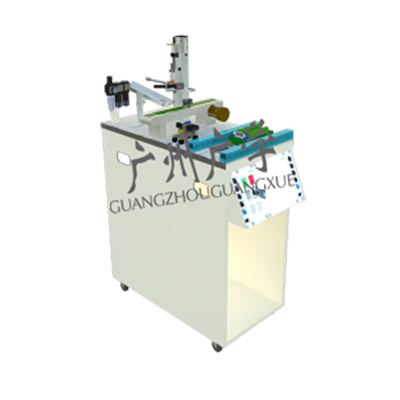

GX-ZDH13G-Ⅲ翻轉單元工作站
1、功能描述
翻轉單元的主要任務是對上一單元提供的工件，在需要傾斜、翻轉或清空工件時，可以使用翻轉模塊。終端位置傳感器用來檢測所有運動的狀態。 終端緩沖確保運動裝置平緩達到終端位置。
2、技術參數
(1)輸入電源:單相AC220V±10%；
(2)整體功率：≤1.5kVA；
(3)工作壓力：600 KPa (6 bar)；
(4)工作電源：穩壓電源DC 24 V；
(5)PLC：8個數字量輸入、5個數字量輸出；（16+16）
(6)鋁合金板材厚度：32mm
(7)工作環境：溫度-5oC～+40oC；濕度85%（25oC）；海拔＜4000m
(8)整機重量：≤50Kg。

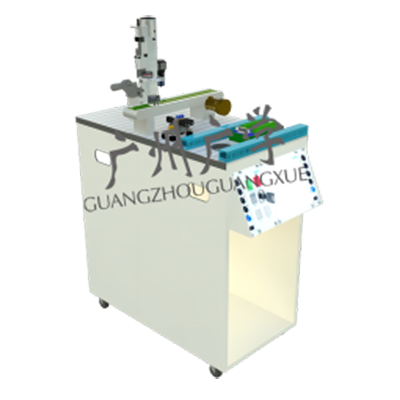

GX-ZDH13G-Ⅳ組裝單元工作站
1、功能描述
通過漫射式傳感器檢測到工件,工件傳送到傳送帶上的氣動分離器并且由第二個傳感器檢測. 拾取和放置模塊將滑槽上工件組裝到工件上. 通過分離器釋放完整的工件并傳送到傳送帶的末端.在傳送帶的末端光纖式傳感器檢測工件。
2、技術參數
(1)輸入電源:單相AC220V±10%；
(2)整體功率：≤1.5kVA；
(3)工作壓力：600 KPa (6 bar)；
(4)工作電源：穩壓電源DC 24 V；
(5)PLC：8個數字量輸入、5個數字量輸出；（16+16）
(6)鋁合金板材厚度：32mm
(7)工作環境：溫度-5oC～+40oC；濕度85%（25oC）；海拔＜4000m
(8)整機重量：≤50Kg。

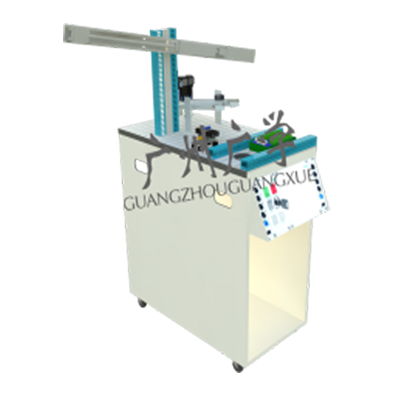

GX-ZDH13G-Ⅴ電操作手單元工作站
1、功能描述
操作手工作單元必需配置柔性電驅動二自由度操作裝置。漫反射式光電傳感器應對放置在支架上的工件進行檢測。提取裝置上的氣爪手應將工件從該位置提起，氣爪手上必需裝有光電式傳感器用于區分“黑色”及“非黑色”工件，并將工件根據檢測結果放置在不同的滑槽中。本工作單元應可以與其他工作單元組合，工件也可以被直接傳輸?shù)较乱粋€工作單元。
2、技術參數
(1)輸入電源:單相AC220V±10%；
(2)整體功率：≤1.5kVA；
(3)工作壓力：600 KPa (6 bar)；
(4)工作電源：穩壓電源DC 24 V；
(5)PLC：7個數字量輸入、5個數字量輸出；
(6)鋁合金板材厚度：32mm
(7)工作環境：溫度-5oC～+40oC；濕度85%（25oC）；海拔＜4000m
(8)整機重量：≤50Kg。
