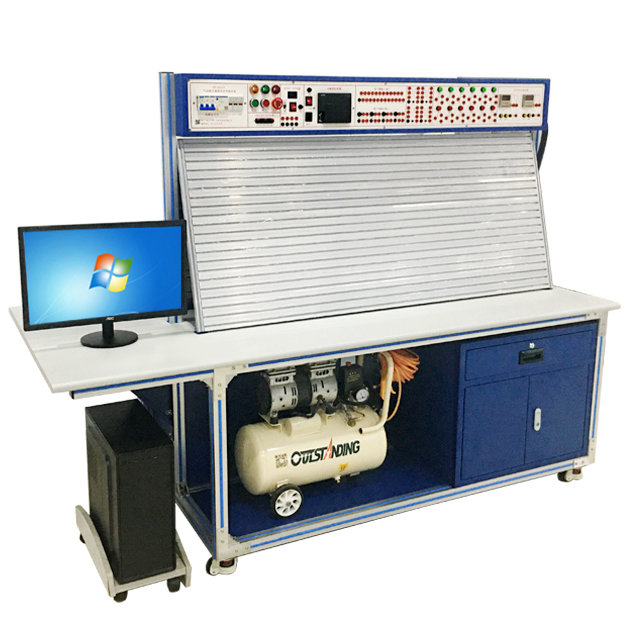

? ? ? ? ?控制屏采用鈑金結構與工業鋁型材一體化設計，工業鋁型材在鈑金的基礎上建立一個固定閥板的平臺，主要用于安裝液壓相關元件，型材表面有標準的兩道固定槽，兩道之間距離為40mm,最上面層主要以電氣控制及掛件位置。
? ? ? ? 實訓桌鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，實訓桌下方設有元器件儲存柜，并裝有鋁型材，用于存放元器件。造型美觀大方。
? ? ? ?電源模塊電源部分配套三只量程為0-450V的交流電壓表，監控裝置的輸入電壓，同時裝有三只10A帶燈保險絲（如出現保險絲燈亮?xí)r，保險絲已熔斷，提示更換）。啟動/停止按鈕主要用于控制液壓泵站是否通電。左下角配置卸荷加載控制旋鈕開關。同時還配置了急停按鈕。右側還提供氣動控制回路中的DC24V直流電壓。并帶有3位半的表頭輸出指示。右下角配有控制方式切換旋鈕開關，分為手動操作和PLC控制等控制方式。
液壓泵站采用系統額定工作壓力：6.3MPa；
變量葉片泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；變量葉片泵：額定流量8L/min，壓力7MPa；電機：三相交流電壓，
額定功率：1.5kW，額定轉速1420r/min；
吸油過濾器WU-40×100J
油溫液面計YWZ-100T
清潔蓋FCL-04
空氣濾清器QUQ2
鋁型材30*30
油箱：公稱容積最大90L，2mm鋼板
