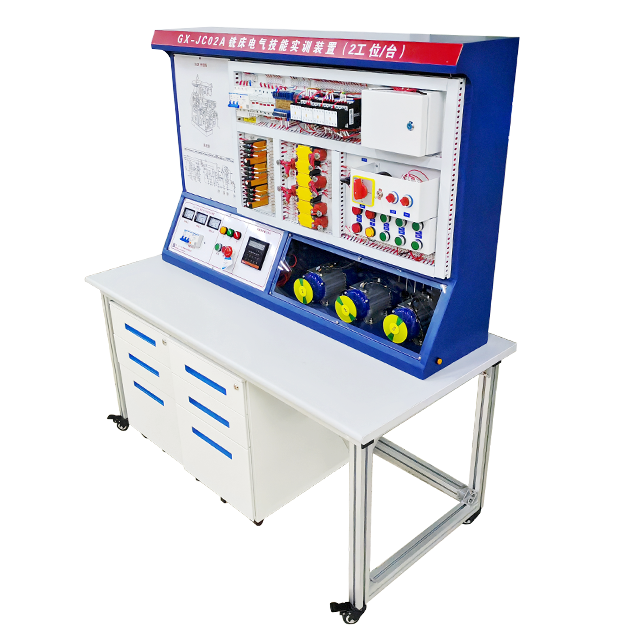

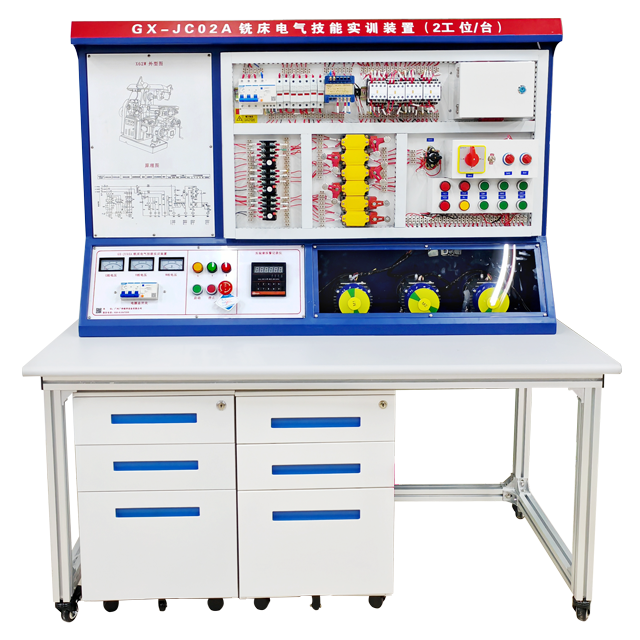

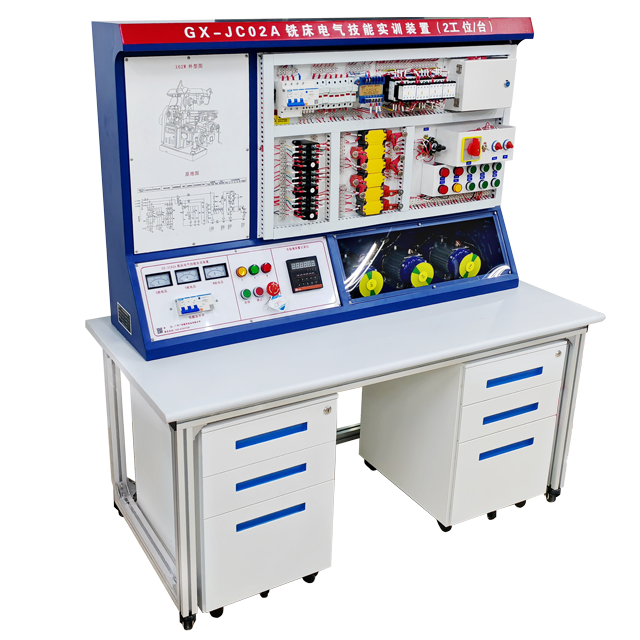

一、實驗裝置的基本配置

? ? 1.交流電源:三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。

? ? 2.人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。

? ? 3.機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓。

? ? 4.三相異步電動機：實驗臺裝有3臺三相鼠籠式異步式電動機，分別用作主軸電動機、進給電動機、冷卻泵電機等。

? ? 5.故障開關箱：設有32個故障開關。

? ? 6.實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。

二、技術參數

1)輸入電源：三相四線制380V交流電源。

2)結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用；

3)工作環境：溫度-10℃-+40℃；

4)整機功耗：＜2KW；

5)外形尺寸： 1400mm×700mm×1500mm）。
