一、產品概述

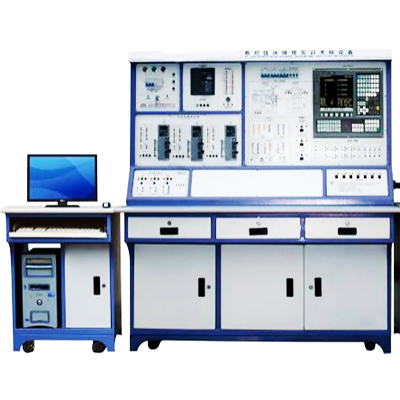

? ?該套設備是廣州廣學教學設備有限公司與勞動與社會保障部職業技能鑒定中心、中國高技能裝備研究所、廣東勞動廳電工專家組等專家、教授、工程師共同為數控機床維修及電工技師、高級技師的職業培訓與技能鑒定而研制的，集PLC、變頻器、交流伺服于一體的標準化實訓設備。適應于高級職業學院、技師學院、技工學校、中等職業院校用于培養學生掌握數控機床的編程方法，數控機床電氣設計、安裝、調試、維修等實際動手能力，也適用于電工類技能與高技能人才的培訓、教學、實驗實操、考核、鑒定等使用。

? ?該套設備采用模塊化設計，主要由電源模塊、操作面板模塊、變頻調速模塊、交流伺服模塊、電機模塊、按鈕模塊及故障設置模塊所組成。該設備采用開放式設計，學員可在設備上進行數控編程、交流伺服的操作、變頻器的操作等方面單一技能的操作實訓，也能夠模擬工業生產現場根據各自情況對系統的控制要求，進行自行設計、組合安裝、調試，從而更好地培養學生的動手能力和分析能力。同時該設備也為科研人員進一步了解數控車床結構、進行數控系統的二次開發提供了必要的平臺。

二、技術參數

1）工作電源：三相五線 ?380V±5％ ?50Hz；

2）安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護；

3）額定功率：≤0.75Kw；

4）環境溫度：－10℃ ～40 ℃；

5）相對濕度：≤90%(25 ℃)；

6）數控系統：西門子802C；

7）變 頻 器：FR-E540-0.75KW；

8）交流伺服：TSDA15B；

9）進給電機：300W ?含脈沖編碼器；

10）主軸電機：180W；

11）外形尺寸：2650×800×1650mm；

12）模型尺寸：600×700×580mm；

13）設備重量：80kg。
