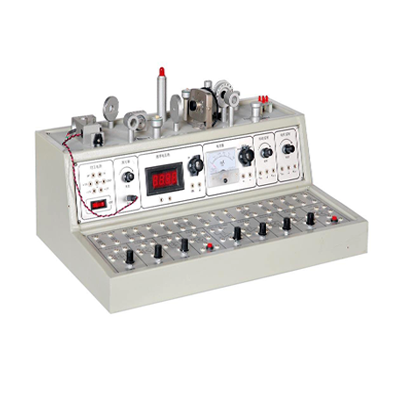

一、產品概述

? ? ? ?雙平行振動梁的自由端及振動圓盤下面各裝有磁鋼，通過各自測微頭或激振線圈接入低頻激振器V可做靜態或動態測量。應變梁: 應變梁采用不銹鋼片,雙梁結構端部有較好的線性位移。

二、技術參數

1）供電電源：AC220V±10% ?50HZ±5% 1A 有良好接地；

2）電 ? ?橋：用于組成應變電橋，提供組橋插座，標準電阻和交，直流調平衡網絡；

3）差動放大器：通頻帶0-10kHz，可接成同相，反相，差動結構，增益為1-100倍的直流放大器；

4）電容放大器：由高頻振蕩，放大和雙T電橋組成的處理電路；

5）電壓放大器：增益約為5 倍，同相輸入，通頻帶0-70kHz；

6）移相器：允許最大輸入電壓10Vp-p，移相范圍≥±20°（50kHz時）；

7）相敏檢波器：可檢波電壓頻率0-10kHz，允許最大輸入電壓10Vp-p，極性反轉整形電路與電子開關構成的檢波電器；

8）電荷放大器：電容反饋型放大器，用于放大壓電傳感器的輸出信號；

9）低通濾波器：由50Hz陷波器和RC濾波器組成，轉折頻率35Hz左右；

10）渦流變換器：輸出電壓≥∣8∣V（探頭離開被測物）；

11）外形尺寸： 500mm（長）×300mm（寬）×500mm（高）；

12）重 ? ?量：約15kg。
