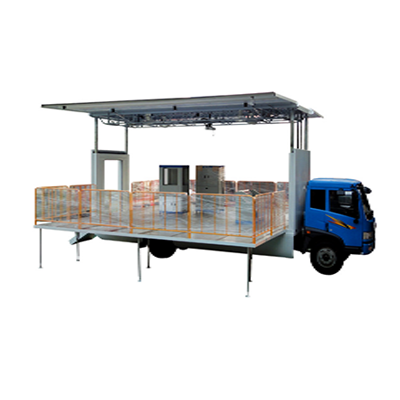

一、設備彩圖?
二、產品概述
流動培訓鑒定車項目主要由流動車和培訓模塊系統兩大部分組成。整車是由一種車廂式運輸車底盤基礎上加裝專用設施改裝而成的專用車。車體為廂式，左、右側廂板可折疊，展開為翼型。車廂地板采用18mm 專業舞臺木地板，折疊舞臺地板采用12mm專業舞臺木板和鋼骨架組裝而成，表面加鋪2mm小花紋鋁板。兩翼的底板承受的能力需要承重3噸。可以采用市電或車上安裝的發電機發電供給教學設備使用。培訓頂棚設計安裝了給予培訓時需要裝備的燈光、投影儀、攝像頭，風扇等器件。車內有可放置多種實訓設備，設有電源插座。電源線采用阻燃絕緣、性能良好的橡套線。再通過液壓系統與電控系統的有效組合、控制，實現整車頂棚及地板的有效張開及固定，使整車鋪開成培訓平臺。再連接各燈光、培訓、教學及相關控制臺，來達到培訓教學的目的?？筛鶕?jù)用戶需求的不同進行變化，適應性強。通過運用組合式、模塊化、多功能的設計原理，采用了軟硬件相結合，硬件為主軟件為輔的設計思路。如：電工類培訓利用車載實訓平臺的滑軌，將多功能實訓柜從運輸位移動至工作位后，再懸掛所需項目的實訓功能板，連接電源、控制線等，即可開展相應的實訓教學任務。用一個柜實現了傳統模式多個柜及多種設備才能實現的功能。
三、技術參數
1、車輛參數
1)整備質量：5100 kg；
2)額定載質量：500 kg；
3)最高車速：90km/h；
4)額定載客（含駕駛?cè)耍?人；
5)前懸/后懸：1400mm/2500mm；
6)外形尺寸（長×寬×高）：9995mm×2490mm×3800mm；
7)總質量：15795kg；
8)底盤名稱：箱式運輸車底盤；
9)接近角/離去角：18/10；
10)底盤ID：2344992；
11)底盤類型：二類；
12)國五排放標準。
2、設備參數
1)工作電源：三相五線 ?AC380V±10％ ? 50Hz；
2)安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護；
3)額定功率：8KW；
4)環境溫度：－10℃～40 ℃；
5)相對濕度：≤85%。
