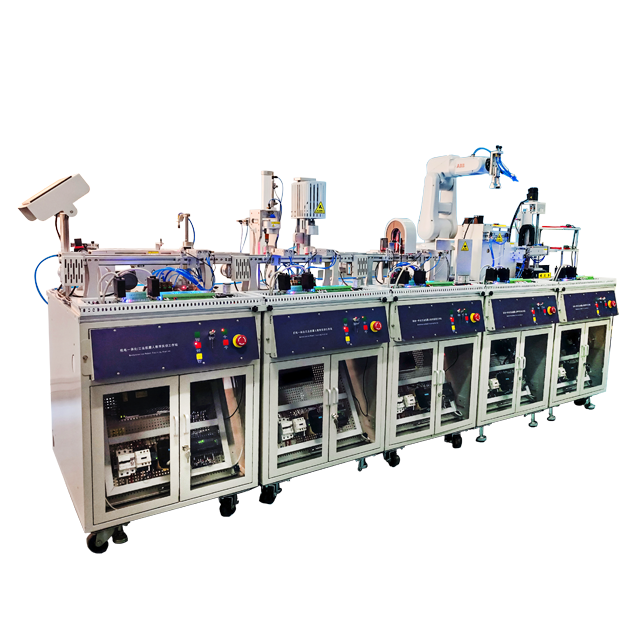

一、產品概述

? ? ? 該設備參照國家人力資源與社會保障部頒發的《維修電工》高級（三級）、技師（二級），《機修鉗工》高級（三級），《裝配鉗工》高級（三級）及《可編程控制系統設計師》高級（三級）、技師（二級）等國家職業標準實訓技能要求開發。設備采用模塊化結構組合式應用設計思路，集機、電、氣為一體，充分體現機械裝調、電氣接線、軟件編程、調試檢修等專業技能的教學實訓。適用于各類技工院校、職業院校維修電工、機電一體化、工業自動化及

可編程控制系統設計師等專業課程的教學、實訓鑒定及技能競賽等。

二、技術參數

1）工作電源：三相五線 380V±5%　50HZ；

2）安全保護：漏電保護,過流保護，熔斷器保護；

3）外形尺寸： 3100 mm×1100 mm×1200 mm ；

4）P ?L ?C：FX3u-48MR ?FX3u-48MT ?FX3u-485BD ? FX3u-1PG ? FX3u-3A；

5）變 頻 器：FR-E720-0.75K；

6）步進電機：兩相四拍 42BYG；

7）伺服系統：MR-E-10A；

8）觸 摸 屏：TPC7062GI；

9）傳 感 器：OMRON品牌；

10）氣動元件：SMC AirTAC?品牌；

11）額定功率：2KW；

12）環境溫度：-10℃~50℃；

13）相對溫度：≤85%。
